Panele operatorskie
z zabudowanym sterownikiem PLC

Panele operatorskie z zabudowanym sterownikiem PLC to kompaktowe rozwiązanie do prostych niskobudżetowych aplikacji. Dostępne są jednostki z panelami tekstowymi jak i panelami z ekranami dotykowymi. W ofercie są również dostępne modele z zabudowanymi wejściami/wyjściami analogowymi.

Dostępne serie paneli z zabudowanym sterownikiem PLC

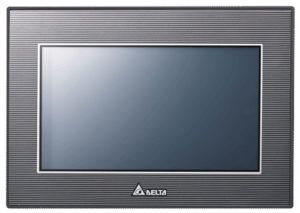

7-CALOWA SERIA PANELI DOTYKOWYCH HMI Z WBUDOWANYM PLC TP70P

  • Zawiera procesor PLC SS2 z programem na 4 tys. kroków i 5 tys. rejestrów.
  • Zawiera 2 wejścia impulsowe o częstotliwości 10 kHz.
  • Wyświetlacz 7″, TFT-LCD.
  • Ekran dotykowy.
  • Wbudowany port USB do wgrywania/pobierania programu.
  • Wbudowane porty RS-485 i RS-485 / RS-232.
  • Obsługa standardu MODBUS ASCII / RTU.



Katalog paneli operatorskich z PLC serii TP70POprogramowanie do paneli HMI z zabudowanym PLC serii TP70P Delta ElectronicsPodręcznik użytkownika do paneli HMI serii TP70P z zabudowanym sterownikiem PLC DeltaInstrukcje instalacyjne do paneli z PLC serii TP70PNota aplikacyjna do paneli hmi z wbudowanym sterownikiem plc Delta ElectronicsWymiary paneli operatorskich serii TP70P z zabudowanym steronikiem plc Certyfikaty do paneli operatorskich serii TP70P

SpecyfikacjaTP70P-32TP1RTP70P-16TP1RTP70P-22XA1RTP70P-21EX1R
Wejścia cyfroweX0~X7, X10~X17
(16 wejść)		X0~X7
(8 wejść)		X0~X7
(8 wejść)		X0~X7
(8 wejść)
Wyjścia cyfroweY0~Y7, Y10~Y17
(16 wyjść)		Y0~Y7
(8 wyjść)		Y0~Y7
(8 wyjść)		Y0~Y7
(8 wyjść)
Wejścia analogowe--Napięciowe/Prądowe
4 kanały (12/11 bit)		Prądowe
2 kanały (11 bit)
Wyjścia analogowe--Napięciowe/Prądowe
2 kanały (12 bit)		Prądowe
1 kanał (12 bit)
Wejścia dla czujnika
temperatury (Pt100)		---2 kanały (16 bit)

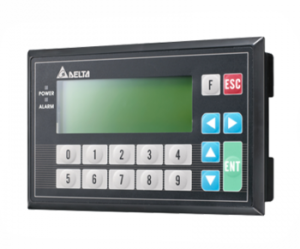

4-LINIOWA SERIA PANELI TEKSTOWYCH Z WBUDOWANYM PLC TP04P

  • Zawiera procesor PLC SS2 z programem na 8 tys. kroków i 5 tys. rejestrów.
  • 2 wejścia impulsowe 10 kHz.
  • Wyświetlacz 4.1″, STN-LCD.
  • Dostępne klawisze numeryczne 0 ~ 9.
  • Możliwość definiowania funkcji klawiszy.
  • Wbudowany port USB do wgrywania/zgrywania programu.
  • Wbudowane porty RS-485 i RS-485.
  • Obsługa standardu MODBUS ASCII / RTU.



Katalog paneli operatorskich z PLC serii TPOprogramowanie do paneli z zabudowanym PLC serii TP Delta ElectronicsPodręcznik użytkownika do paneli z zabudowanym sterownikiem PLC DeltaInstrukcje instalacyjne do paneli z zabudowanym PLCNota aplikacyjna paneli z zabudowanym sterownikiem PLCWymiary paneli z zabudowanym sterownikiem PLC Certyfikaty paneli operatorskich z zabudowanym steronikiem plc

SpecyfikacjaTP04P-32TP1RTP04P-16TP1RTP04P-22XA1RTP04P-21EX1R
Wejścia cyfroweX0~X7, X10~X17
(16 wejść)		X0~X7
(8 wejść)		X0~X7
(8 wejść)		X0~X7
(8 wejść)
Wyjścia cyfroweY0~Y7, Y10~Y17
(16 wyjść)		Y0~Y7
(8 wyjść)		Y0~Y7
(8 wyjść)		Y0~Y7
(8 wyjść)
Wejścia analogowe--Napięciowe/Prądowe
4 kanały (12/11 bit)		Prądowe
2 kanały (12 bit)
Wyjścia analogowe--Napięciowe/Prądowe
2 kanały (12 bit)		Prądowe
1 kanał (12 bit)
Wejścia dla czujnika
temperatury (Pt100)		---2 kanały (16 bit)
