Sterowniki ruchu AH-xxEMC-5A

utworzone przez kwi 3, 2017Produkty, Sterowanie i wizualizacja procesów0 komentarzy

2

Sterowniki ruchu

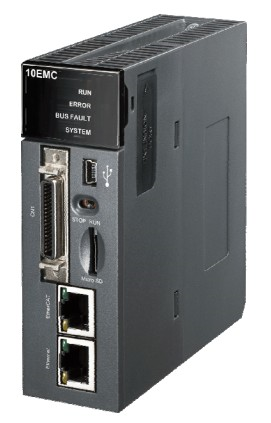

AH-10EMC-5A

Seria produktów AH motion controllers to nowoczesne kontrolery do sterowania ruchem, wykorzystujące wysoko wydajną komunikację po przemysłowych protokołach komunikacyjnych takich jak np. EtherCAT. Posiadają one pełną funkcjonalność sterowników serii AH500 oraz są kompatybilne z blokami funkcyjnymi PLCopen motion control.

Katalog  sterowników PLC AH500 z kontrolerami motionSoftware  do programowania kontrolerów motion AHxxEMC-5APodręcznik użytkownika do sterowników PLC serii AH500Instrukcje instalacyjne do programowalnych sterowników logicznych PLC serii AH500Parametry elektryczne PLC AH500Nota aplikacyjna Wymiary sterowników modułowych PLC serii AH500 Delta electronicsCertyfikaty sterowników PLC serii AH500

Najważniejsze cechy sterownika




INFORMACJE OGÓLNE

  • Obsługa do 32 osi w zależności od modelu:
    • AH08EMC-5A – 8 osi;
    • AH10EMC-5A – 16 osi;
    • AH20EMC-5A – 32 osie.
  • 32 bitowy dwurdzeniowy procesor.
  • Pojemność programu: 256 tys. kroków / 65536 rejestrów.
  • Szybkość wykonywania instrukcji: 0,3 ms/tys. kroków.
  • Wbudowane porty:
    • EtherCAT 100M bps;
    • EtherNet/IP 10/100 M;
    • mini USB (RS-232);
    • micro SD do 32 GB.
  • Zabudowane złącze I/O zawierające:
    • 6 wejść różnicowych 1 MHz;
    • 12 wejść 100 / 200* kHz;
    • 4 wyjścia 200 kHz.
  • Obsługa maksymalnie 8192 punktow Wejść i Wyjść.
  • Zegar czasu rzeczywistego RTC.
  • Możliwość wymiany modułu bez wyłączania zasilania.

*po podłączeniu z wykorzystaniem rezystora 1 kΩ (2W) – 200 kHz












ETHERCAT

Wbudowany, szybki interfejs sieciowy EtherCAT pozwala na wygodne podłączenie i wymianę danych z urządzeniami typu I/O, serwonapędami, falownikami, systemami wizyjnymi i innymi urządzeniami, wykorzystującym ten sam protokół. Tak rozbudowany system urządzeń daje możliwość zbudowania kompletnego rozwiązania nawet w bardzo rozbudowanych aplikacjach.






FUNKCJE MOTION REALIZOWANE PRZEZ KONTROLERY RUCHU AH500

  • Krzywka elektroniczna z możliwością importu punktów z pliku.
  • Cięcie w locie.
  • Interpolacje liniowe i kołowe.
  • Realizacja G i M kodów.
  • Capture.
  • Compare.
  • Superimpose.
