Serwonapędy serii ASDA-A2

utworzone przez kwi 4, 2017Produkty, Technika napędowa0 komentarzy

2

Serwonapędy serii
ASDA-A2

Seria ASDA-A2 to najbardziej zaawansowane napędy Delta Electronics. Stanowią one perfekcyjne połączenie wydajnej pracy i szerokiej funkcjonalności. Bogate możliwości komunikacyjne pozwalają na stosowanie napędów w szerokiej gamie aplikacji oraz umożliwiają integrację z różnorodnymi systemami przemysłowymi.

Katalog serwonapędów ASDA-A2 Delta Electronics Oprogramowanie do do serwonapędów serii ASDA-A2 Delta Electronics Dokumentacja techniczna do napędów ASD-A2 Delta Wymiary serwonapędów serii ASDA-A2 Certyfikaty do serwonapędów serii ASD-A2

Podstawowe cechy serwonapędów serii ASD-A2










PODSTAWOWE PARAMETRY

  •  Napięcie zasilania 200 V AC ~ 230 V AC; 0,1 kW ~ 1,5 kW 1-fazowe.
  •  Napięcie zasilania: 400 V AC; 0,4 kW ~ 15 kW, 3-fazowe.
  •  Przeciążalność: do 300%.
  • Konfigurowalna częstotliwość odpowiedzi regulatora pozycji do 1000 Hz.
  • Zabudowane porty komunikacyjne: RS232/485, USB (dla parametryzacji z komputera PC).
  • Dostępne protokoły komunikacyjne CANopen, DMCNET, EtherCAT.
  • Funkcja STO dostępna w napędach A2-E (z zaimplementowanym protokołem EtherCAT) zgodna ze standardem IEC61800-5-2.
  • Zabudowany tranzystor hamowania.
  • Zabudowany rezystor hamowania dla mocy od 750W.
  • Darmowe oprogramowanie narzędziowe do konfiguracji, parametryzacji oraz monitorowania pracy serwonapędu.



DOKŁADNOŚĆ I PRECYZJA RUCHU

  • Wysoka precyzja pozycjonowania

Serwonapędy współpracują z silnikami serii ECMA z zabudowanym 20-bitowym enkoderem inkrementalnym (1 280 000 imp/obr). Dostępne wersje silników z 17-bitowymi enkoderami absolutnymi.

  • Zaawansowane filtry mechaniczne

Wbudowana funkcjonalność tłumienia drgań zarówno w pasmie niskich częstotliwości (pozwala na skrócenie czasu pozycjonowania silnika) oraz wysokich częstotliwości (eliminacja rezonansów mechanicznych).




MOŻLIWOŚĆ PRACY W ZAMKNIĘTEJ PĘTLI STEROWANIA



  • Poprzez dodatkowe złącze CN5 serwonapędy ASDA-A2 mają możliwość podłączenia dodatkowego zewnętrznego enkodera inkrementalnego lub liniału. Pozwala to na pracę z dodatkowym sprzężeniem zwrotnym, co przekłada się na ograniczenie luzów i zwiększenie dokładności pozycjonowania.



UNIWERSALNY TRYB PR MODE (WEWNĘTRZNEGO POZYCJONERA)

  • Dostępne 63 w pełni konfigurowalne ścieżki zapisane w pamięci napędu.
  •  Dostępne funkcjonalności: 35 trybów bazowania, tryb przeskoku do innej ścieżki, tryb zmiany parametru, tryb stałej prędkości, tryb pozycyjny.

WBUDOWANE FUNKCJE MOTION

  • Zabudowana zaawansowana funkcjonalność krzywki elektronicznej E-CAM – (do 720 punktów trajektorii).
  • Funkcja Capture and Compare („złap i porównaj”).
  • Zabudowana funkcja gantry.
  • Dostępne wejście szybkie dla zewnętrznego czujnika z opóźnieniem 5us.
  • Gotowe funkcjonalności dla aplikacji typu piła latająca i nóż obrotów.

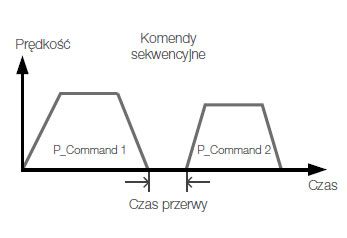

Polecenie zostaje wykonane dopiero po zakończeniu poprzedniego polecenia

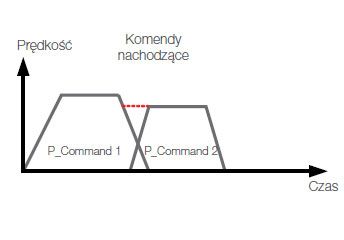

Drugie polecenie zostaje wykonane po czasie opóźnienia lub po okresie hamowania

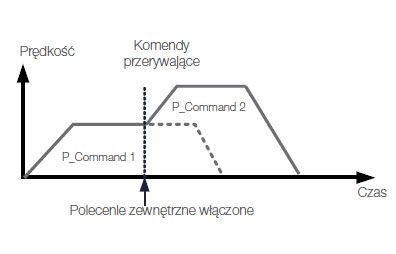

Wykonywane polecenie zostaje zmienione w momencie przyjścia nowego rozkazu ruchu.

Połączenie AS200 z serwonapędem ASDA-A2 po CanOPEN DS301
