Sterownik ruchu DVP50MC

utworzone przez lis 17, 2020Produkty, Sterowanie i wizualizacja procesów0 komentarzy

Sterownik ruchu DVP50MC11T
EtherCAT
2

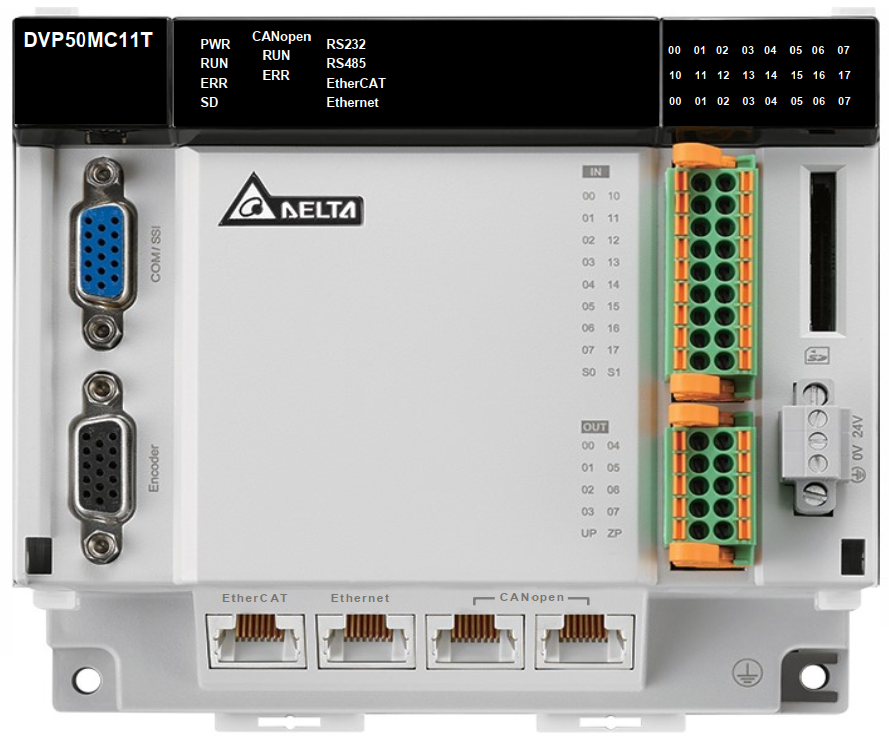

Sterownik ruchu DVP50MC11T

Sterownik ruchu DVP50MC11T to zaawansowany kontroler ruchu, wyposażony w kilka portów komunikacyjnych, w tym wysoce wydajny protokół przemysłowy – EtherCAT.  Kontroler jest połączeniem tradycyjnego sterownika PLC ze sterownikiem ruchu o szybkiej transmisji danych i rozbudowanej bibliotece instrukcji sterowania ruchem. Zwiększenie możliwości oraz obszaru zastosowań kontrolera zapewnia kompatybilność z modułami rozszerzeń serii Slim.

Budowa kontrolera




  • Zabudowane złącza I/O:
    • 16 szybkich wejść cyfrowych;
    • 8 szybkich wyjść cyfrowych.
  • Wbudowane porty komunikacyjne:
    • 2x CANopen (master/slave);
    • 1x EtherCAT do sterowania ruchem;
    • 1x Ethernet;
    • 1x RS-232 / RS-485.
  • 1x złącze enkodera absolutnego SSI.
  • 1x złącze obsługujące dwa enkodery inkrementalne.
  • 1x slot na kartę pamięci SD.
  • Kompatybilność z modułami rozszerzeń serii Slim.
DVP50MC budowa

Cechy, funkcjonalności i zastosowania




  • Pojemność programu 20MB.
  • Obsługa do 32 osi (w tym 24 fizyczne).
  • Możliwość implementacji osi wirtualnych.
  • Instrukcje sterowania ruchem (łatwe w programowaniu).
  • Instrukcje aplikacyjne dotyczące:
    • krzywek;
    • przekładni elektronicznej;
    • funkcji noża obrotowego “rotary cut”.
  • Obsługa G Code: interpolacja liniowa/kołowa/helikalna do 8 osi.
  • Operacje zmiennoprzecinkowe wykonywane z częstotliwością 1GHz.
  • Obliczenia o wysokiej precyzji (obsługa zmiennoprzecinkowego typu danych podwójnej precyzji LREAL).
  • Czas synchronizacji: 4 osie w ciągu 2ms, 8 osi w ciągu 4ms.
  • Możliwość zastosowania w zaawansowanych aplikacjach:
dvpxxmc_zastosowanie

Przykładowa struktura układu




dvp50mc_struktura
