Sterownik ruchu AX8

utworzone przez lis 17, 2020Produkty, Sterowanie i wizualizacja procesów0 komentarzy

sterownik ruchu AX-8
2

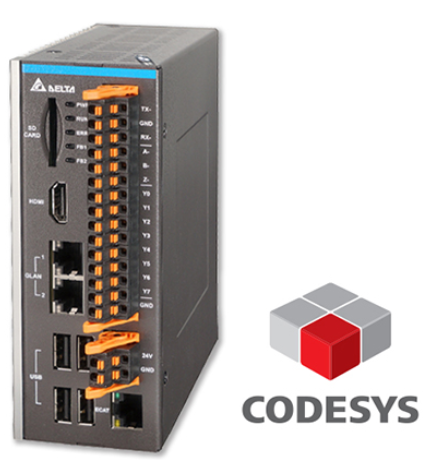

Sterownik ruchu AX8xxE

Sterownik AX8, to nowoczesny kontroler ruchu PAC o kompaktowej budowie, spełniający wymagania nawet najbardziej zaawansowanych aplikacji. Wbudowane porty komunikacyjne zapewniają szybką transmisję danych, a protokół przemysłowy EtherCAT umożliwia komunikację Ethernet Master/Slave w czasie rzeczywistym. Środowisko CODESYS do programowania sterowników tej serii gwarantuje standaryzację programowania opisaną w normie przemysłowej IEC 61131-3.

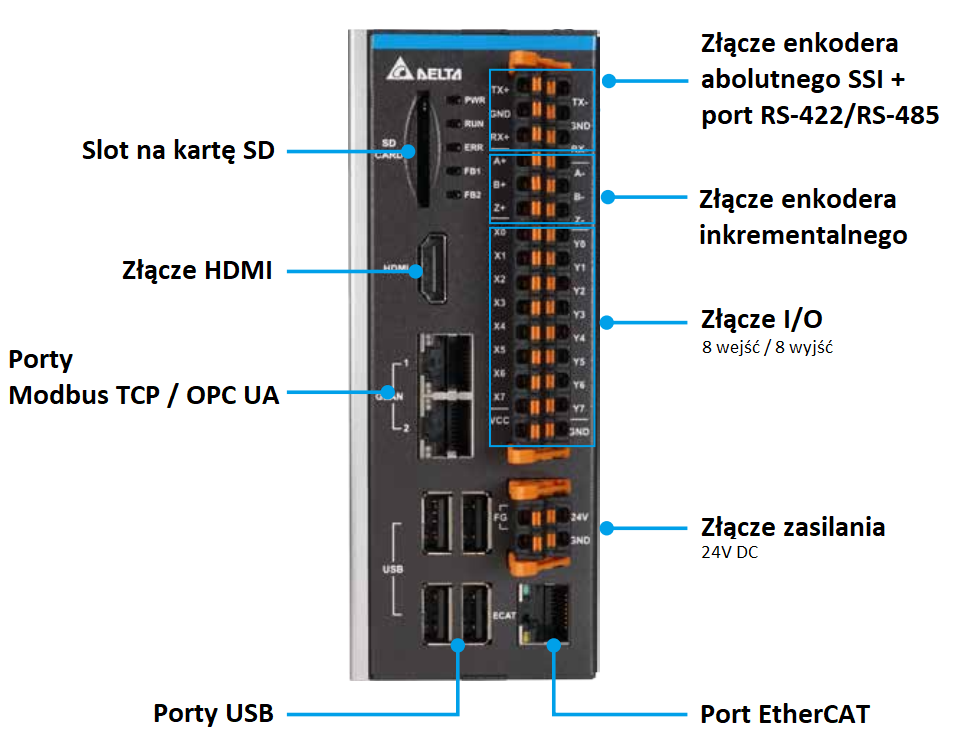

Budowa kontrolera AX8




  • Procesor Intel Celeron J1900 Quad Core 2.00 GHz.
  • Kompaktowa konstrukcja sterownika.
  • Zabudowane złącza I/O:
    • 8 szybkich wejść cyfrowych;
    • 8 szybkich wyjść cyfrowych.
  • Wbudowane porty komunikacyjne:
    • 1x EtherCAT;
    • 2x Ethernet;
    • 1x RS-422 / RS-485.
  • 1x złącze enkodera absolutnego SSI;
  • 1x złącze enkodera inkrementalnego;
  • 1x slot na kartę pamięci SD;
  • 1x złącze HDMI;
  • 4x port USB 2.0.

Cechy, funkcjonalności i zastosowania




  • Obsługa do 64 osi.
  • Standard EtherCAT do jednoczesnego sterowania wieloma osiami.
  • Czas synchronizacji: 64 osie w ciągu 1ms.
  • Tworzenie kopii zapasowej danych w momencie wykrycia niskiego napięcia.
  • System IC do zwiększenia bezpieczeństwa oprogramowania i sprzętu.
  • Ustandaryzowane oprogramowanie CODESYS.
  • Możliwość zastosowania w wielu aplikacjach, m. in.:
    • Roboty przemysłowe;
    • Maszyny drukujące;
    • Maszyny pakujące;
    • Maszyny do obróbki drewna.

CODESYS




Środowisko CODESYS do programowania sterowników zgodne z międzynarodową normą przemysłową IEC61131-3 można wykorzystać w wielu aplikacjach i dla urządzeń różnych producentów. Posiada rozbudowane biblioteki do aplikacji sterowania ruchem i obsługuje konfigurację standardu EtherCAT, dzięki czemu możliwe jest tworzenie aplikacji o wysokiej wydajności. Zdolność do tworzenia wizualizacji i programowania różnych urządzeń w jednym środowisku przyciąga wielu producentów automatyki i umożliwia jego ciągły rozwój.

Instrukcje ruchu




Wszystkie instrukcje ruchu obsługiwane w środowisku CODESYS dostępne na platformie CODESYS Online Help pod poniższym linkiem:

LINK 1

Ponadto dla sterownika w wersji CNC + Robotics dostępny szereg instrukcji do sterowania ruchem robotów i CNC:

LINK 2     LINK 3
