Falowniki serii VFD-MH300

utworzone przez kwi 4, 2017Produkty, Technika napędowa0 komentarzy

Falowniki-serii-MH300-i-MS300
2

Falowniki serii

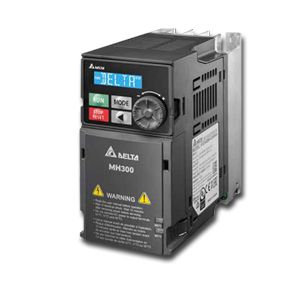

VFD-MH300

Nowa seria przemienników częstotliwości MH300 została stworzona jako standardowy napęd który sprawdzi się zarówno w prostych jak i bardziej zaawansowanych aplikacjach przy jednocześnie bardzo prostej w obsłudze. Napędy te cechują się dużą oszczędnością miejsca do 40% w porównaniu ze starszymi modelami, wzmocnioną powłoką ochronną oraz wydłużoną żywotnością elementów mocy. Wszystkie te cechy w połączeniu z zabudowanym sterownikiem PLC oraz możliwością rozbudowy o dodatkową kartę komunikacyjną tworzą niezwykle wszechstronny napęd.

Dokumentacja techniczna do falowników serii VFD-MH300 delta electronicsOprogramowanie do falowników serii VFD-MH300Wymiary falowników serii VFD-MH300Certyfikaty przemienników częstotliwości serii VFD-MH300

Podstawowe cechy falowników serii VFD-MH300




PODSTAWOWE FUNKCJONALNOŚCI



  • Kompaktowy rozmiar – aż do 40% redukcji wykorzystywanego miejsca w porównaniu ze starszymi modelami;
  • Obsługa zarówno silników indukcyjnych, jak i silników z magnesami stałymi;
  • Możliwość pracy w zamkniętej pętli sterowania;
  • Dynamiczny rozruch oraz wydajne przyspieszanie i hamowanie silnika;
  • Zaawansowana kontrola momentu oraz hamowania;
  • Częstotliwość wyjściowa aż do 2000 Hz w otwartej pętli sterowania;
  • Przeciążalność: 120% przez 60 sekund (Normalna praca); 150% przez 60 sekund oraz 200% przez 3 sekundy (Ciężka praca);
  • Wbudowany programowalny sterownik PLC 5k kroków;
  • Zabudowane tranzystory hamowania;
  • Wbudowany MODBUS i CANopen;
  • Dostępne opcjonalne karty komunikacyjne: EtherCAT, PROFIBUS DP, DeviceNet, MODBUS TCP, EtherNet/IP;
  • Zgodność ze standardami bezpieczeństwa: wejście STO – Safe Torque Off (SIL2/PLd);
  • Wzmocniona powłoka ochronna dla elektroniki sterującej – warstwa pokrywająca płytę PCB zgodna z IEC 60721-3-3 klasa 3C2;
  • Wydłużona żywotność komponentów bloku mocy;
  • Przyjazny dla użytkownika wyświetlacz LCD z intuicyjnym pokrętłem sterującym;
  • Wbudowany port USB do komunikacji z oprogramowaniem narzędziowym







Zakres mocy






ZAKRES MOCY0,2 kW 0,25 HP0,4 kW 0,5 HP0,75 kW 1 HP1,5 kW 2 HP2,2 kW 3 HP3,7 kW 5 HP5,5 kW 7,5 HP7,5 kW 10 HP11 kW 15 HP15 kW 20 HP18,5 kW 25 HP22 kW 30 HP
Modele standardowe MH300:
0 ~ 599 Hz
115 V / 1 - fazowy
230 V / 1-fazowy
230 V / 3 – fazowy
460 V / 3-fazowy
Modele do silników wysokoobrotowych
MH300: 0~2000 Hz
230 V / 1-fazowy
230 V / 3 – fazowy
460 V / 3-fazowy

Oznaczenia kodowe modeli






Rozszerzenie falowników




EMM-D33A

Karta rozszerzeń I/O 3 wejścia i 3 wyjścia DC

  • możliwość przypisywania wejściom i wyjściom funkcji w zależności od nastaw falownika

  • wejścia mogą być załączone poprzez zewnętrzne lub wewnętrzne żródło zasilania 24 VDC

  • możliwość przełączenia jumperem J1 pomiędzy SINK i SOURCE

  • maksymalna obciążalność wyjścia 48VDC 50 mA

EMC-A22A

Karta rozszerzeń I/O 2 wejścia i 2 wyjścia analogowe

  • możliwość przypisywania wejściom funkcji w zależności od nastaw falownika

  • przełączanie wejść i wyjść 0-10 V lub 0-20 mA

EMC-R2CA

Karta rozszerzeń I/O 2 wyjść przekaźnikowych N.O, N.C

  • możliwość przypisywania wyjściom funkcji w zależności od nastaw falownika

  • obciążenie rezystancyjne 5A N.O. 240 VAC

EMC-R3AA

Karta rozszerzeń I/O 3 wyjść przekaźnikowych N.O.

  • możliwość przypisywania wyjściom funkcji w zależności od nastaw falownika

  • obciążenie rezystancyjne 6A N.O. 240 VAC

CMM-EIP01

Karta EtherNet IP

  • interfejs RJ45 z Auto MDI/MDI-X

  • firewall

  • Prędkość transmisji 10/100 M bitów/sekundę

  • Obsługa mapowania do 32 słów wejścia i wyjścia

  • Funkcja powiadamiania o alarmie przez E-mail





CMM-MOD01

Karta Modbus TCP

  • interfejs RJ45 z Auto MDI/MDI-X

  • firewall

  • Prędkość transmisji 10/100 M bitów/sekundę

  • Funkcja powiadamiania o alarmie przez E-mail





CMM-EC01

  • interfejs 2x RJ 45
  • prędkość transmisji 100M bitów/sekundę
  • Obsługuje protokół EtherCAT

CMM-DN01

Karta DeviceNet

  • Obsługa mapowania do 32 słów wejścia i wyjścia

  • transmisja Explicit/ Implicit message

  • prędkość transmisji 50k, 100k, 125k, 250k, 500k i rozszerzona 1M bitów/sekundę

  • dostępny plik EDS

CMM-PD01

Karta Profibus DP

  • interfejs DB9

  • prędkość transmisji danych: 9.6k, 19.2k, 93.75k, 187.5k, 125k, 250k, 500k, 1.5M, 3M, 6M, 12M bitów/sekundę

  • zawiera kontrolę przesyłu danych PZD

EMM-PG01L

Karta 2 wejść i 1 wyjścia enkoderowego / impulsowego

  • wejście enkoderowe i impulsowe ABZ/AB (Line Driver lub Open Collector) +5~+24V, 1 lub 2 fazowe

  • EMC-PG01L: maksymalna częstotliwoiść wejścia i wyjścia: 300kHz

  • możliwość podłączenia wyjścia jako Line Driver lub sygnał impuslowy z wewnętrznego źródła zasilania maks. 5VDC 50mA

EMM-PG01O

  • wejście enkoderowe i impulsowe ABZ/AB (Line Driver lub Open Collector) +5~+24V, 1 lub 2 fazowe

  • EMC-PG01O: maksymalna częstotliwoiść wejścia i wyjścia: 300kHz

  • możliwość podłączenia wyjścia jako Open Collector lub sygnał impuslowy z zewnętrznym źródłem zasilania          7-24VDC

EMM-PG01R

  • wejście resolverowe zasilanie: R1-R2 7 Vrms, 10 Khz, sygnał: S1,S2,S3,S4 3.5 +/- 0.175 Vrms 10 kHz

  • wejście impulsowe A2,/A2 B2,/B2 (Line Driver lub Open Collector) +5~+24V, 1 lub 2 fazowe

  • maksymalna częstotliwoiść wejścia impulsowego i wyjścia: 300kHz

  • możliwość podłączenia wyjścia jako Line Driver 5 VDC

EMM-BPS01

  • Karta zasilania falownika 24 VDC w przypadku utraty zasilania AC.

  • Umożliwia działanie wewnętrznego PLC falownika oraz innych funkcji logicznych.

Aplikacje




APLIKACJE POMPOWE



MAGAZYNY NARZĘDZI



WRZECIONA OBRABIAREK



MASZYNY DO OBRÓBKI DREWNA
