Filtry aktywne AFE2000

utworzone przez kwi 4, 2017Produkty, Technika napędowa0 komentarzy

2

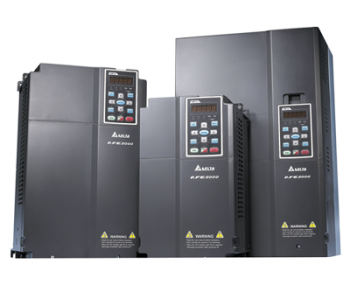

Filtry aktywne AFE2000

AFE2000 jest jednostką Active Front End. Zwiększa jakość prądu zasilającego napędy, eliminując składowe harmoniczne wyższych rzędów przy zachowaniu mocy. Dzięki temu zmniejsza zużycie i koszt energii elektrycznej. Umożliwia również zwrot energii odzyskanej z hamowania napędów do sieci elektroenergetycznej. Jednostka może być wykorzystana w zastępstwie modułów hamujących z rezystorami, zwiększając wykorzystanie energii elektrycznej, a tym samym zapewniając zmniejszenie kosztów. Dodatkowo zastąpienie rezystorów hamujących znacznie ogranicza emisję ciepła. Moduł może być montowany z przemiennikami częstotliwości oraz serwonapędami. Jednostka AFE2000 znajduje zastosowanie tam, gdzie silnik w trakcie cyklu pracuje jako generator elektryczny, np. w windach, dźwigach i podnośnikach. Moduł może być użyty w układach, w których występuje częste, bądź nagłe hamowanie i duża energia kinetyczna lub masy wirujące. Przykładowymi zastosowaniami są wytłaczarki, prasy, suwnice, separatory odśrodkowe, nawijarki, elektrownie wiatrowe.

Katalog filtrów aktywnych AFE2000 Dokumentacja techniczna fitrów AFE2000 Oprogramowanie do filtrów aktywnych serii AFE2000 Opcjonalne akcesoria do filtrów aktywnych AFE2000 Wymiary do filtrów aktywnych serii AFE2000 Certyfikaty do filtrów AFE2000

Podstawowe cechy układów AFE2000




PODSTAWOWE FUNKCJONALNOŚCI

  • Poprawa współczynnika mocy;
  • Redukcja składowych harmonicznych;
  • Zmniejszenie kosztów poboru energii.

  • zgodność z normą IEEE519-1992 (współczynnik THD mniejszy niż 5%),
  • ponad 95% zwrot energii odbieranej z napędów,
  • współczynnik wykorzystania mocy ponad 95%, podczas pracy z pełnym obciążeniem dochodzący do 99%,
  • zapewnienie stałego napięcia obwodu DC; wyeliminowanie wpływu wahań napięcia zasilania,
  • eliminacja rezystorów hamowania prowadzi do redukcji emisji ciepła
  • możliwość pracy zarówno z przemiennikami częstotliwości jak i serwonapędami Delta Electronics
  • dostępność różnorodnych protokołów komunikacyjnych : PROFIBUS, CANOPEN, DEVICENET, ETHERNET/IP MODBUS TCP

Aplikacje




WINDY

  • W momencie kiedy ruchu windy w górę z małym obciążeniem oraz ruchu w dół z dużą ilością osób silnik może pracować jako generator. AFE2000 pozwala na wykorzystanie energii do wykorzystania jej przez inne odbiorniki w sieci elektroenergetycznej.




DŹWIGI I INNE APLIKACJE

  • Podczas rozładunku dużych towarów i ładunków silnik dźwigu może pracować w trybie generatora. AFE zastępuje tradycyjny rezystor hamowania i konwertuje nadmiar energii do zużycia przez inne urządzenia.
  • Aplikacje w których występuje obciążenie o dużej bezwładności.
  • Układy wymagające szybkiego hamowania.
  • Aplikacje o długoterminowym sprzężeniu zwrotnym energii np wykorzystujące energie wody lub wiatru.
