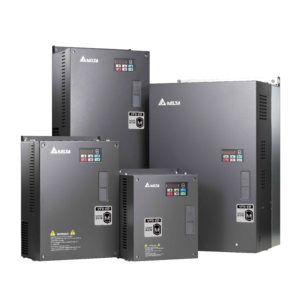

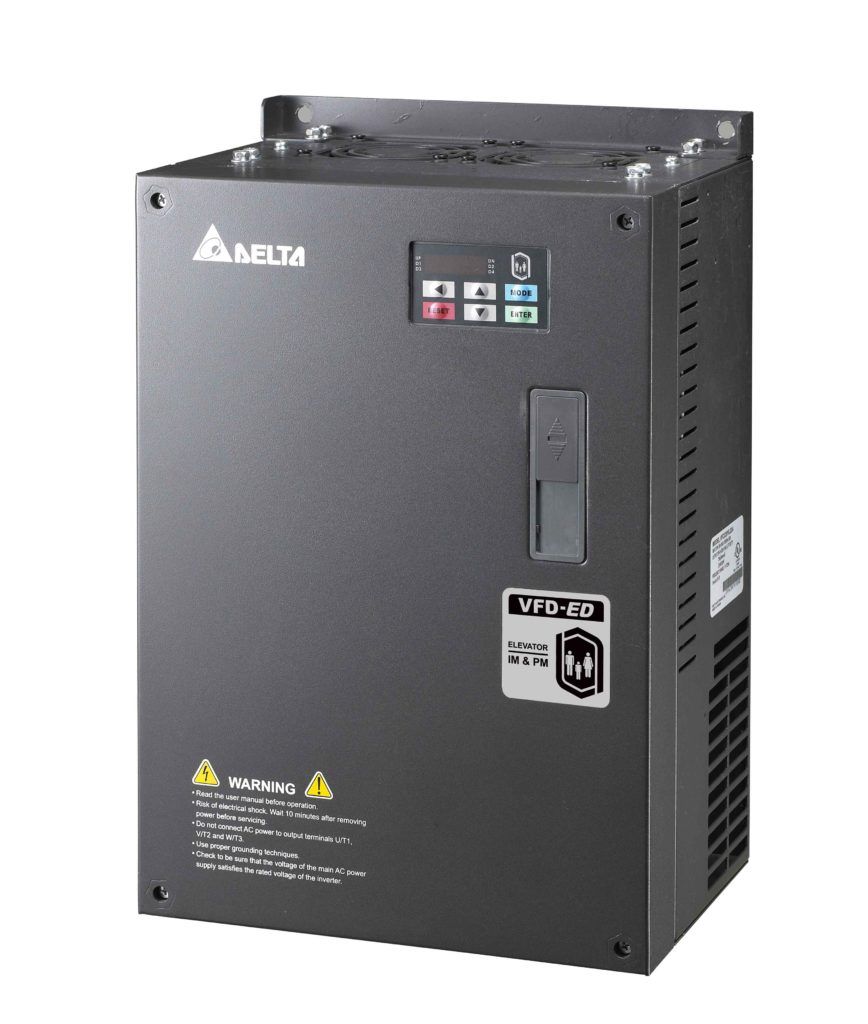

Falowniki serii VFD-ED

Seria falowników VFD-ED został zaprojektowany z myślą o aplikacjach windowych. Seria ta cechuje się możliwością pracy z wykorzystaniem systemu UPS, kompaktową budową umożliwiającą łatwą instalację

oraz możliwością współpracy zarówno z silnikami asynchronicznymi jak i synchronicznymi. Seria ta nie tylko pozwala zapewnić bezpieczeństwo ale również pozawala poprawić wydajność oraz komfort jazdy.

Podstawowe cechy falowników serii VFD-ED




NAJWAŻNIEJSZE FUNKCJONALNOŚCI

  • Współpracuje z silnikami asynchronicznymi i synchronicznymi;
  • Krzywa typu S pozwala na płynny start oraz hamowanie;
  • Możliwość rozbudowy o kartę enkoderową (typu ABZ lub Heidenhain);
  • Dostępność 6 trybów sterowania, V / F, VF+PG, SVC, FOC+PG, TQC+PG, FOC+PM;
  • Automatyczna funkcja kompensacji momentu w celu uniknięcia poślizgu lub wibracji windy;
  • Możliwość awaryjnej pracy z wykorzystaniem systemu UPS lub akumulatora przy zaniku zasilania;
  • Kompaktowa budowa ułatwiająca łatwy montaż oraz demontaż;
  • Wbudowany intuicyjny panel sterowania LED;
  • Zakres mocy: 2,2 kW do 75 kW;
  • Wielofunkcyjne wejścia i wyjścia;
  • Dostępne 2 wejścia oraz 2 wyjścia analogowe;
  • Zabudowany interfejs CANopen oraz 2 x RS-485 z komunikacją MODBUS.

Zakres mocy


ZAKRES MOCY2,2 kW 3 HP3,7 kW 5 HP4 kW 5 HP5,5 kW 7,5 HP7,5 kW 10 HP11 kW 15 HP15 kW 20 HP18,5 kW 25 HP22 kW 30 HP30 kW 40 HP37 kW 50 HP45 kW 60 HP55 kW 75 HP75 kW 100 HP
VFD-ED230 V / 1 - fazowy
230 V / 3-fazowy
460 V / 3-fazowy

Kodowe oznaczenia modeli


ZATRZYMANIE AWARYJNE

  • Współpraca z jednofazowym zasilaczem awaryjnym. W przypadku zaniku zasilania automatycznie wybiera bardziej korzystny kierunek ruchu.



Struktura systemu
