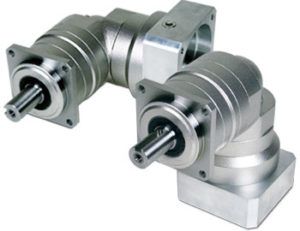

Kątowe przekładnie planetarne NIDEC
Kątowe przekładnie planetarne NIDEC to elementy przeniesienia napędu bardzo często stosowane w budowie maszyn. Najczęściej współpracują z silnikami serwo. Korporacja Nidec to jeden z największych producentów tego typu przekładnie na świecie, a w swojej ofercie posiada kilka typów przekładni różniących się luzem kątowym, sposobem montażu czy też choćby samą techniką wykonania. Dostępne sa zarówno przekładnie proste jak i przekładnie kątowe.
Dostępne serie przekładni planetarnych kątowych
| Nominalny moment obrotowy | Przełożenie | Luz kątowy | Sprawność przekładni | Poziom hałasu | |
|---|---|---|---|---|---|
 | T2N: 12 Nm - 1920 Nm | Jednostopniowe: 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10. | Jednostopniowe: ≤4 arcmin/ ≤6 arcmin. | Jednostopniowe: 93%. | 80~85 dBA/1m. |
| Dwustopniowe: 15/ 16/ 20/ 25/ 28/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100. | Dwustopniowe: ≤7 arcmin/ ≤9 arcmin. | Dwustopniowe: 88%. |
| Nominalny moment obrotowy | Przełożenie | Luz kątowy | Sprawność przekładni | Poziom hałasu | |
|---|---|---|---|---|---|
 | T2N: 12 Nm - 1200 Nm | Jednostopniowe: 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10. | Jednostopniowe: ≤6 arcmin/ ≤8 arcmin. | Jednostopniowe: 93%. | 80~85 dBA/1m. |
| Dwustopniowe: 15/ 16/ 20/ 25/ 28/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100. | Dwustopniowe: ≤9 arcmin/ ≤11 arcmin. | Dwustopniowe: 88%. |
| Nominalny moment obrotowy | Przełożenie | Luz kątowy | Sprawność przekładni | Poziom hałasu | |
|---|---|---|---|---|---|
 | T2N: 12 Nm - 1200 Nm | Jednostopniowe: 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10. | Jednostopniowe: ≤4 arcmin/ ≤6 arcmin. | Jednostopniowe: 93%. | 80~85 dBA/1m. |
| Dwustopniowe: 15/ 16/ 20/ 25/ 28/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100. | Dwustopniowe: ≤7 arcmin/ ≤9 arcmin. | Dwustopniowe: 88%. |
Dobór przekładni planetarnej
Firma Nidec udostępnia narzędzie online do doboru przekładni. Pozwala ono na dobór przekładni w zależności od wybranego kryterium.
- dobór przekładni do znanego modelu silnika
- dobór na podstawie rodzaju aplikacji
- dobór na podstawie warunków obciążenia przekładni
Z poziomu aplikacji możliwe jest również pobranie rysunków i modeli 3D oraz danych technicznych.
