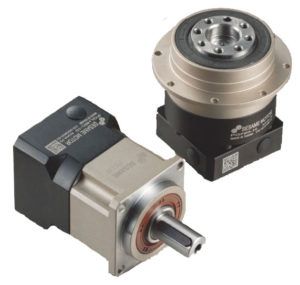

Przekładnie planetarne proste

SESAME MOTORS



Przekładnie planetarne SESAME charakteryzują się wysoką wydajnością, precyzją wykonania, niskim poziomem hałasu oraz innymi wskaźnikami jakości, które utrzymywane są na wysokim poziomie. Wykorzystywane są w obrabiarkach, robotach przemysłowych,

samolotach, urządzeniach przemysłowych, medycznych i rehabilitacyjnych, motoryzacji, maszynach spożywczych, pakujących, rolniczych, a także w ekologicznej gałęzi przemysłu oraz innych zaawansowanych sektorach automatyki przemysłowej.

Dostępne serie przekładni prostych








Nominalny moment obrotowyPrzełożenieLuz kątowySprawność przekładniPoziom hałasu:
T2N: 10,1 Nm - 1670 NmJednostopniowe: 3/ 4/ 5/ 7/ 9. Jednostopniowe: ≤7 arcmin/ ≤8 arcmin/ ≤9 arcmin.Jednostopniowe: ≥95%.62~67 dBA/1m
Dwustopniowe: 15/ 20/ 25/ 35/ 45/ 49/ 63/ 81.Dwustopniowe: ≤9 arcmin/ ≤10 arcmin/ ≤12 arcmin.Dwustopniowe: ≥90%.
Trzystopniowe: 125/ 175/ 225/ 245/ 315/ 405/ 567/ 729.Trzystopniowe: ≤12 arcmin/ ≤15 arcmin.Trzystopniowe: ≥85%.
Nominalny moment obrotowyPrzełożenieLuz kątowySprawność przekładniPoziom hałasu:
T2N: 10,1 Nm - 1670 Nm Jednostopniowe: 3/ 4/ 5/ 7/ 10.Jednostopniowe: ≤3 arcmin/ ≤5 arcmin/ ≤7 arcmin.Jednostopniowe: ≥95%.60~75 dBA /1m.
Dwustopniowe: 15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 70/ 100.Dwustopniowe: ≤5 arcmin/ ≤7 arcmin/ ≤9 arcmin.Dwustopniowe: ≥92%.
Nominalny moment obrotowyPrzełożenieLuz kątowySprawność przekładniPoziom hałasu:
T2N: 10,1 Nm - 1670 NmJednostopniowe: 3/ 4/ 5/ 7/ 10.Jednostopniowe: ≤7 arcmin/ ≤9 arcmin/ ≤12 arcmin.Jednostopniowe: ≥95%.65~80 dBA/1m.
Dwustopniowe: 15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 70/ 100.Dwustopniowe: ≤9 arcmin/ ≤12 arcmin/ ≤15 arcmin.Dwustopniowe: ≥90%.
Nominalny moment obrotowyPrzełożenieLuz kątowySprawność przekładniPoziom hałasu:
T2N: 10,1 Nm - 1670 NmJednostopniowe: 3/ 4/ 5/ 7/ 9.Jednostopniowe: ≤7 arcmin/ ≤8 arcmin/ ≤9 arcmin.Jednostopniowe: ≥95%.62~67 dBA/1m
Dwustopniowe: 15/ 20/ 25/ 35/ 45/ 49/ 63/ 81.Dwustopniowe: ≤9 arcmin/ ≤10 arcmin/ ≤12 arcmin.Dwustopniowe: ≥90%.
Trzystopniowe: 125/ 175/ 225/ 245/ 315/ 405/ 567/ 729Trzystopniowe: ≤12 arcmin/ ≤15 arcmin.Trzystopniowe: ≥85%.
Nominalny moment obrotowyPrzełożenieLuz kątowySprawność przekładniPoziom hałasu:
T2N: 11 Nm - 300 Nm Jednostopniowe: 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10
Jednostopniowe: ≤5 arcmin/ ≤7 arcmin.Jednostopniowe: ≥97%.58~65 dBA/1m.
Dwustopniowe: 15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100Dwustopniowe: ≤7 arcmin/ ≤9 arcmin.Dwustopniowe: ≥94%.
Nominalny moment obrotowyPrzełożenieLuz kątowySprawność przekładniPoziom hałasu:
T2N: 9,8 Nm - 1670 Nm Jednostopniowe: 3/ 4/ 5/ 6/ 7/ 8/ 9/ 10.Jednostopniowe: ≤3 arcmin/ ≤5 arcmin/ ≤7 arcmin.Jednostopniowe: ≥96%.60~75 dBA/1m.
Dwustopniowe: 15/ 20/ 25/ 30/ 35/ 40/ 45/ 50/ 60/ 70/ 80/ 90/ 100.Dwustopniowe: ≤5 arcmin/ ≤7 arcmin/ ≤9 arcmin.Dwustopniowe: ≥92%.
