Sterownik ruchu AX-3

utworzone przez mar 2, 2022Nowości, Produkty, Sterowanie i wizualizacja procesów0 komentarzy

2

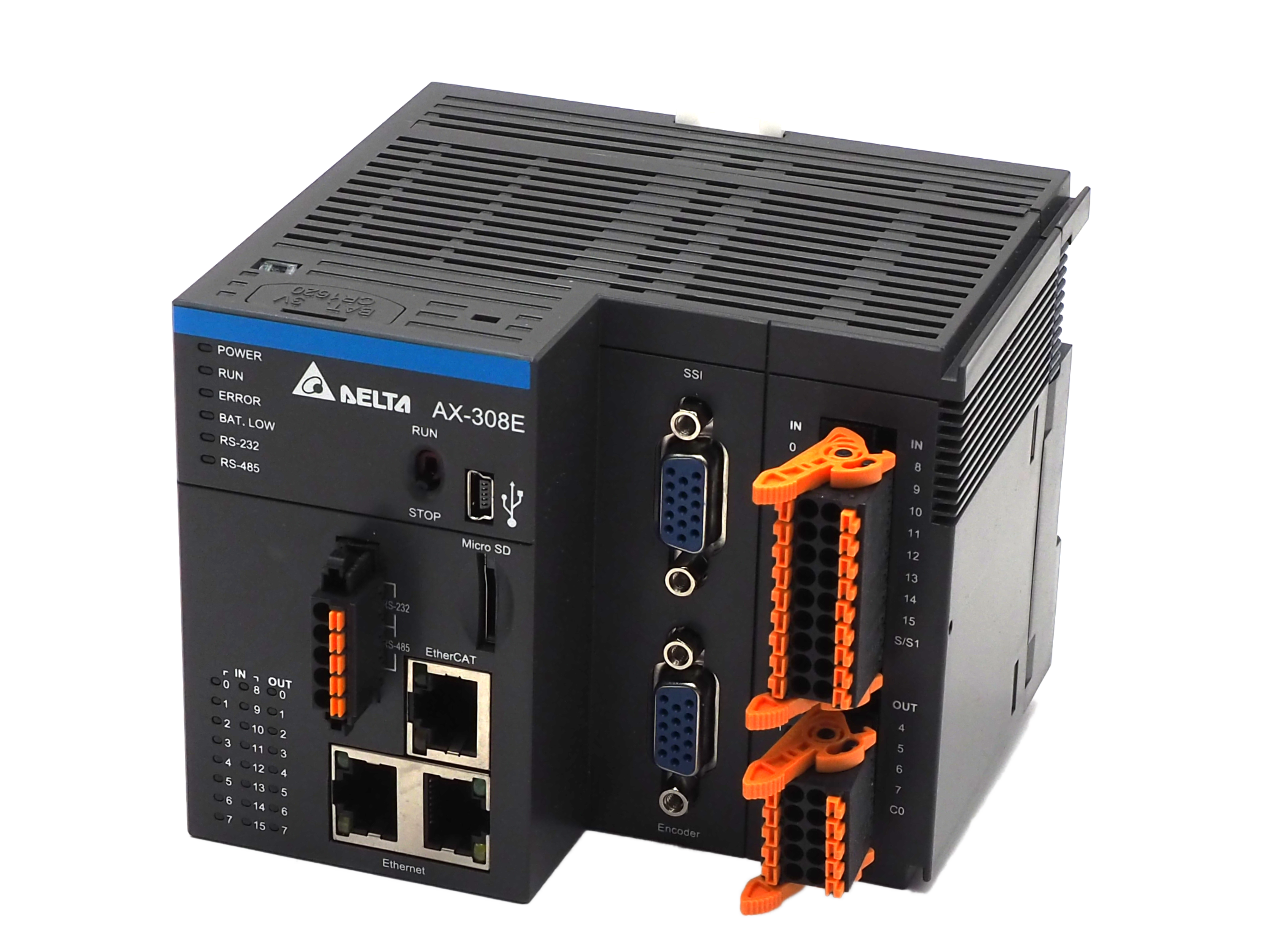

Sterownik ruchu AX3xxE

Sterownik AX-3xxE to nowoczesny kontroler ruchu, spełniający wymagania nawet najbardziej zaawansowanych aplikacji. Wbudowane porty komunikacyjne zapewniają szybką transmisję danych, a protokół przemysłowy EtherCAT umożliwia komunikację Ethernet Master/Slave w czasie rzeczywistym. Środowisko CODESYS do programowania sterowników tej serii gwarantuje standaryzację programowania opisaną w normie przemysłowej IEC 61131-3.

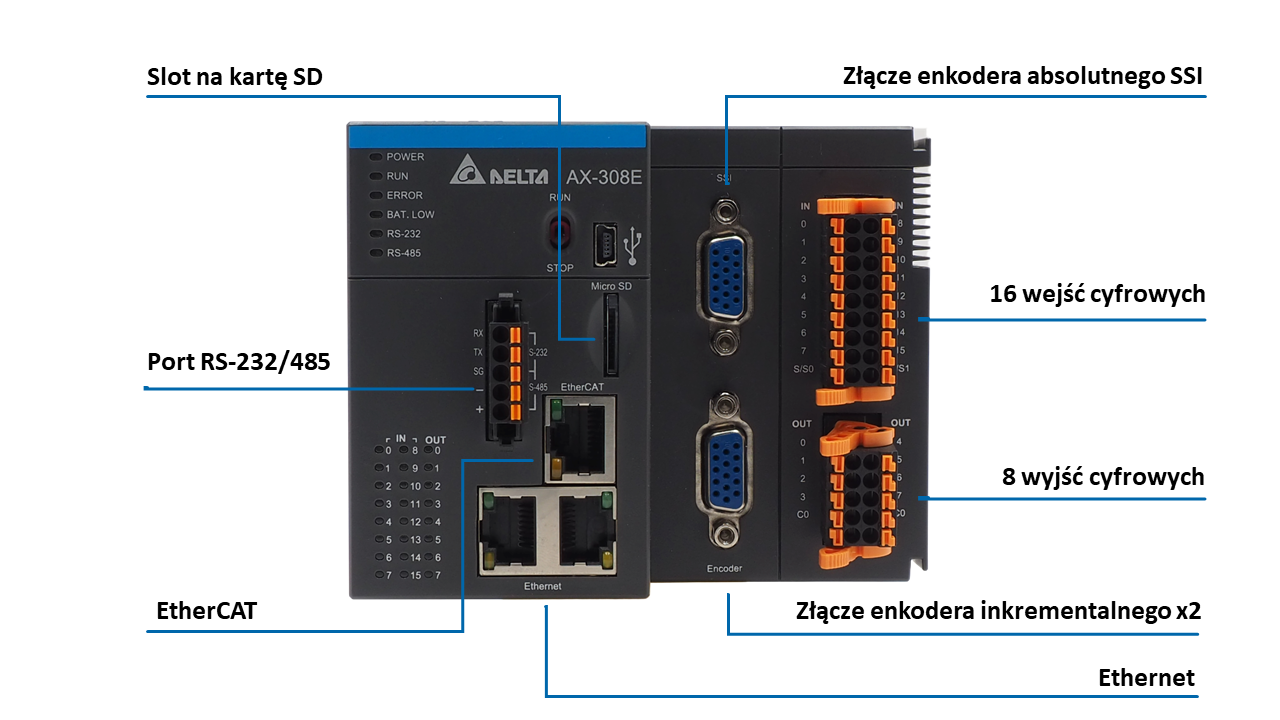

Budowa kontrolera





  • Kompaktowa konstrukcja sterownika.
  • Zabudowane złącza I/O:
    • 16 szybkich wejść cyfrowych;
    • 8 szybkich wyjść cyfrowych.
  • Wbudowane porty komunikacyjne:
    • 1x EtherCAT;
    • 2x Ethernet;
    • 1x RS-232 / RS-485.
  • 1x złącze enkodera absolutnego SSI.
  • 2x złącza enkodera inkrementalnego.
  • 1x slot na kartę pamięci micro SD.
  • 1x port USB  B MINI.

Cechy, funkcjonalności i zastosowania sterownika



  • Obsługa do 8 osi.
  • Standard EtherCAT do jednoczesnego sterowania wieloma osiami.
  • Czas synchronizacji: do 8 osi w ciągu 1ms.
  • Wykorzystanie bibliotek standardu PLCOpen do sterowania wieloma osiami m.in.:
    • pozycyjnie;
    • momentowo;
    • prędkościowo;
    • interpolacje liniowe/kołowe;
    • E-Gear;
    • E-Cam;
  • Moduły rozszerzeń (m.in. DIO/AIO/temperatury) kompatybilne z serią PLC AS.
  • Wysoka wydajność: minimalny czas wykonania instrukcji 5ns.
  • Ustandaryzowane oprogramowanie CODESYS.
  • Możliwość zastosowania w wielu aplikacjach, m. in.:
    • Maszyny tekstylne;
    • Maszyny drukujące;
    • Maszyny pakujące;
    • Maszyny do obróbki drewna;
    • Maszyny do przemysłu farmaceutycznego.

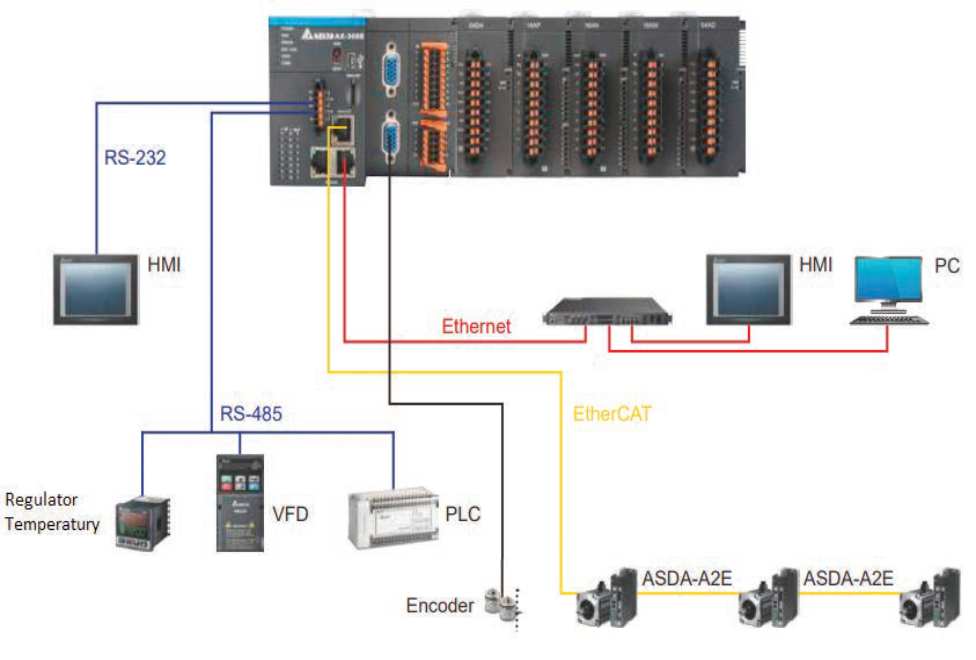

Przykładowa aplikacja

CODESYS



Środowisko CODESYS do programowania sterowników zgodne z międzynarodową normą przemysłową IEC61131-3 można wykorzystać w wielu aplikacjach i dla urządzeń różnych producentów. Posiada rozbudowane biblioteki do aplikacji sterowania ruchem i obsługuje konfigurację standardu EtherCAT, dzięki czemu możliwe jest tworzenie aplikacji o wysokiej wydajności. Zdolność do tworzenia wizualizacji i programowania różnych urządzeń w jednym środowisku CODESYS przyciąga wielu producentów automatyki i umożliwia jego ciągły rozwój.

Instrukcje ruchu



Wszystkie instrukcje ruchu obsługiwane w środowisku CODESYS dostępne na platformie CODESYS Online Help pod poniższym linkiem:

LINK 1
