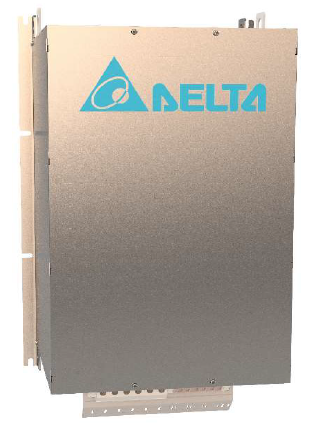

Filtry pasywne PPF
Filtry pasywne PPF to wysokowydajne dwustopniowe filtry przeznaczone do przemienników częstotliwości, pozwalające na redukcję THDi obciążeń nieliniowych do wartości, zależnie od modelu, poniżej 8% (PPF-S) lub poniżej 5% (PPF-P).
Podstawowe cechy filtrów PPF
- Redukcja THDi obciążeń nieliniowych do wartości:
- poniżej 8% – model PPF-S;
- poniżej 5% – model PPF-P.
- przeznaczone do przemienników częstotliwości w zakresie mocy 1,1kW – 280kW;
- zakres napięcia 380V – 415V (+10% / -15%);
- częstotliwość pracy 50Hz (+/- 2%);
- Stopień ochrony IP20;
- Sprawność 98,8% – 99,6% (zależna od mocy znamionowej oraz obciążenia);
- Zgodność z normami IEC/EN 61000-2-2 / -4, IEC/EN 61000-3-2 / -4 / -12 oraz IEEE 519-2014;
- Praca w pełnym zakresie w temperaturach 5-45°C.
![ppf_shapes Filtry pasywne PPF](https://induprogress.pl/wp-content/uploads/2020/11/ppf_shapes.png)
Parametry filtrów PPF
![ppf_tabela Filtry pasywne PPF](https://induprogress.pl/wp-content/uploads/2020/11/ppf_tabela.png)
